Un "DUFOUR 2800"
au Port du Chichoulet (Vendres
34)
"Winchs Lewmar ST40" |
1° Septembre 2015
Avril 2015
L'association
HERAUDE au Chichoulet nous signale
deux Winchs Lewmar
ST40 à vendre d'occasion.
L'occasion rêvée pour
PAREO d'améliorer ce point
Les "Lewmar 30"
d'origine sont très bien,
mais des "Lewmar
Self-Tailing en 40" c'est beaucoup plus efficace !
Première partie, après
achat :
NETTOYAGE
Un seau pour contenir
les pièces, un tournevis cruciforme
des pinces croco, de
la graisse à winch, du white spirit, de l'essuie tout, un pinceau.
|
 |
 |
dévisser le cabochon |
 |
Retirer les éclisses
de maintien de l'axe |
 |
|
 |
Retirer le doigt de
guidage chromé |
 |
Retirer la poupée
complète |
 |

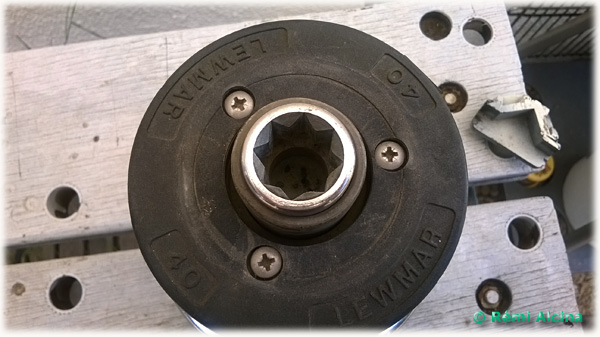

Démonter les pièces en
plastique du "Self Tailing" |
 |
|
 |
|
 |
Sortir le premier
roulement aiguille, l'entretoise et le second roulement |
 |
|
 |
|
 |
Enlever l'entretoise
de friction du fond |
 |
Désaxer la première
rangée d'engrenages |
 |
La retirer |
 |
séparer les pièces...
ne pas démonter les cliquets |
 |
|
 |

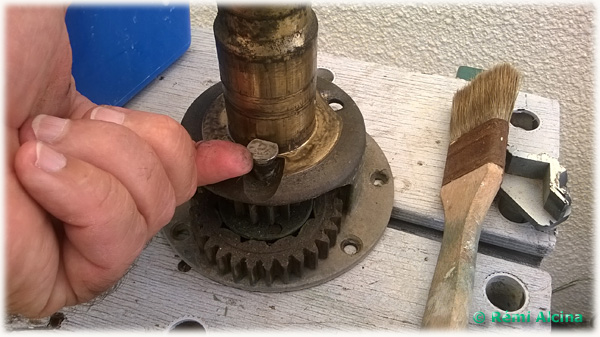

Désaxer la deuxième
rangée d'engrenages |
 |
La retirer |
 |
Attention à ne pas
perdre l'entretoise de fond |
 |
séparer les pièces...
ne pas démonter les cliquets |
 |
Mettre les pièces dans
le seau |
 |
Pour grand nettoyage
au "White spirit", "essence F" ou diluant mécanique de votre
choix. |
 |
|
 |
Retirer l'axe central |
 |
Après le nettoyage, le
remontage |
 |
Axe central graissé |
 |
attention qu'il ne
passe pas à travers ! |
 |
Pignonnerie graissée :
Attention, pas les cliquets : ça les bloque ! |
 |
Ne pas oublier de
lubrifier tous les paliers. |
 |
Graissage des
roulements aiguilles et de l'entretoise |
 |
|
 |
Assemblage de la
poupée sur le mécanisme |
 |
Après avoir graissé
l'engrenage de la cloche |
 |
|
 |
Remontage du
"self-tailing"
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Il suffira de démonter
à nouveau la cloche pour remplacer le 30 par le 40 ST |
 |
Le 40 ST est
mis en place avec l'aide de Jean-Claude (dit Tonton
pour les Vendrois)
le diamètre est
pratiquement le même, seuls quatre tous à repercer sur le plat bord
:
Pourquoi Lewmar à t'il
changé les emplacements des trous ? Incompréhensible ! |
 |

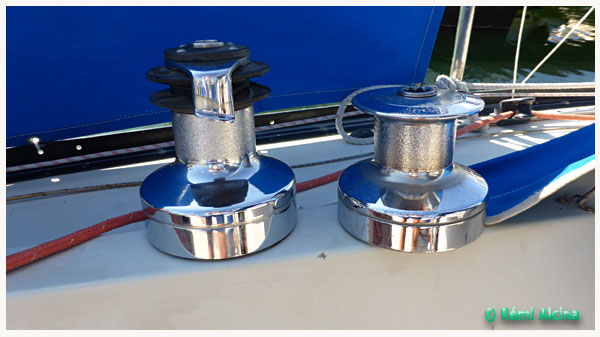

Ici le 30 posé
à côté du 40ST, il va être remis en vente ! |
 |
Ici le 40ST en
navigation à Bâbord |
 |
Le deuxième 30 est
toujours à poste,
car le
propriétaire du 40 ST doit le démonter le prochain Week-end |
 |
Vidéo du démontage


ou
retrouvez les vidéos grand format sur
http://www.dailymotion.com/remibato
|
 |
