Cet équipement à été réalisé sur un de mes précédents bateaux

Le Challenger Horizon "Les copains à bord".

Au début, j'ai essayé avec un très bel emmagasineur tout aluminium massif et Inox...

Notez L'émerillon "Maouse costaud"  mais, l'ensemble était surdimensionné pour ce bateau !

Ensemble Bout-dehors

Emmagasineur, Tangon, Embout

Embout de tangon

à piston

Après une première présentation, la notion d'embout de Tangon à fixer à un anneau

ou à une platine à la proue, sous le balcon, ne m'a  pas parue judicieuse :

obligation de haubaner latéralement, cela devenait une usine à gaz !

Changement d'option :

Un ami m'ayant offert un poteau de signalisation en alu peint de 2.20 m,

le montage s'imposait de lui même :

découpe d'une fenêtre dans le "matereau" à l'aide d'une scie sauteuse et d'une lame "Aluminium"

Présentation de la pièce...

Première découpe...

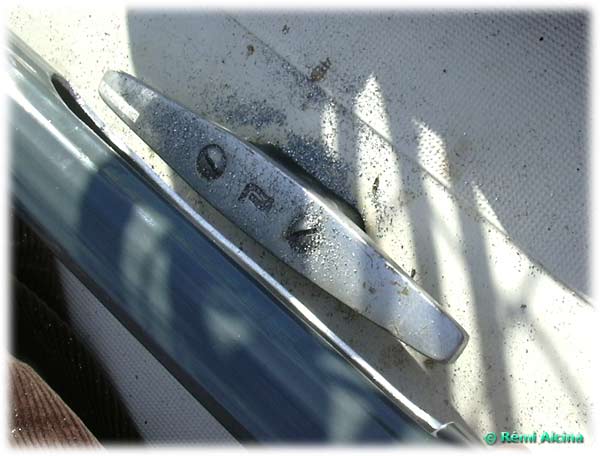

mise à la forme du Taquet...

Nouvelle présentation...

emboîtage ...

parfait !

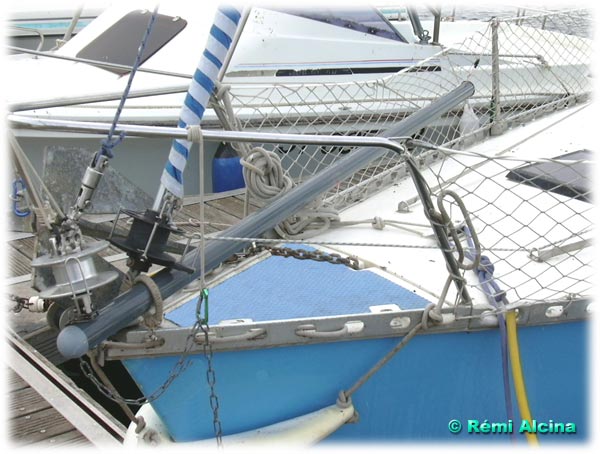

Un anneau de fer forgé acheté pour ~2€ chez "Casto"

fixé par deux manilles à la proue une sur le raille de fargue, l'autre sur le ridoir de l'enrouleur !

le tout saucissonné de vieille garcette afin de ne pas abîmer le bout dehors :

liaison très solide et ...souple !

...permettant de rentrer le bout dehors un fois au port et de

le basculer latéralement afin de le fixer à un chandelier

et ainsi dégager la baille à mouillage.

Rajout d'un taquet d'amarrage sur le dessus du bout dehors

afin de remplacer l'original lorsqu'il est en place.

fixation de la chaînesous barbe...

Le bateau équipé...

montage de l'emmagasineur.

Après matage :

c'est Tip-Top !

Après positionnement du bout dehors :

trop long, raccourcir, maxi 50cm de la proue !

Poulie "Plat mat" de renvoi de la drisse au bloqueur

Après avoir vendu le gros emmagasineur au propriétaire de

la "Marie Galante" voir rubrique "Beaux Boats"

montage d'un emmagasineur Rostand (a droite)

infiniment mieux adapté à la taille de la voile.
