1/1 Un "DUFOUR 2800" au Port du Chichoulet (Vendres 34) "Winchs Lewmar ST40"
|
|
1° Septembre 2015 Avril 2015
L'association HERAUDE au Chichoulet nous signale deux Winchs Lewmar ST40 à vendre d'occasion.
L'occasion rêvée pour PAREO d'améliorer ce point Les "Lewmar 30" d'origine sont très bien, mais des "Lewmar Self-Tailing en 40" c'est beaucoup plus efficace !
Première partie, après achat : NETTOYAGE Un seau pour contenir les pièces, un tournevis cruciforme des pinces croco, de la graisse à winch, du white spirit, de l'essuie tout, un pinceau.
|
 |
|
|
|
dévisser le cabochon |
|
|
|
Retirer les éclisses de maintien de l'axe |
|
|
|
|
|
Retirer le doigt de guidage chromé |
|
|
|
Retirer la poupée complète |
|
|
|
Démonter les pièces en plastique du "Self Tailing" |
|
|
|
|
|
|
|
Sortir le premier roulement aiguille, l'entretoise et le second roulement |
|
|
|
|
|
|
|
Enlever l'entretoise de friction du fond |
|
|
|
Désaxer la première rangée d'engrenages |
|
|
|
La retirer |
|
|
|
séparer les pièces... ne pas démonter les cliquets |
|
|
|
|
|
Désaxer la deuxième rangée d'engrenages |
|
|
|
La retirer |
|
|
|
Attention à ne pas perdre l'entretoise de fond |
|
|
|
séparer les pièces... ne pas démonter les cliquets |
|
|
|

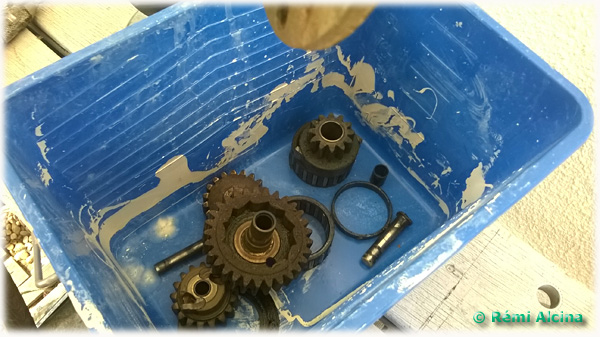

Mettre les pièces dans le seau |
|
|
|
Pour grand nettoyage au "White spirit", "essence F" ou diluant mécanique de votre choix. |
|
|
|
|
|
Retirer l'axe central |
|
|
|
Après le nettoyage, le remontage |
|
|
|
Axe central graissé |
|
|
|
attention qu'il ne passe pas à travers ! |
|
|
|
Pignonnerie graissée : Attention, pas les cliquets : ça les bloque ! |
|
|
|
Ne pas oublier de lubrifier tous les paliers. |
|
|
|
Graissage des roulements aiguilles et de l'entretoise |
|
|
|
|
|
Assemblage de la poupée sur le mécanisme |
|
|
|
Après avoir graissé l'engrenage de la cloche |
|
|
|
|
|
Remontage du "self-tailing" |
|
|
|
|
|
|
|
|
|
|
|
|
|
Il suffira de démonter à nouveau la cloche pour remplacer le 30 par le 40 ST |
|
|
|
Le 40 ST est mis en place avec l'aide de Jean-Claude (dit Tonton pour les Vendrois) le diamètre est pratiquement le même, seuls quatre tous à repercer sur le plat bord : Pourquoi Lewmar à t'il changé les emplacements des trous ? Incompréhensible ! |
|
|
|
Ici le 30 posé à côté du 40ST, il va être remis en vente ! |
|
|
|
Ici le 40ST en navigation à Bâbord |
|
|
|
Le deuxième 30 est toujours à poste, car le propriétaire du 40 ST doit le démonter le prochain Week-end |
|
|
|
ou retrouvez les vidéos grand format sur http://www.dailymotion.com/remibato
|
|
|
